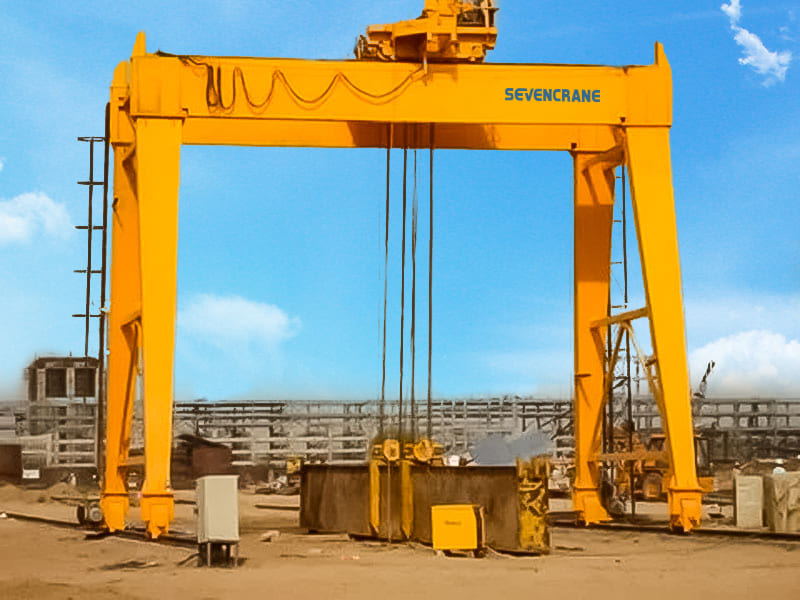

Grúa pórtico de exterior

Una grúa pórtico para exteriores es un tipo de equipo de elevación diseñado para el manejo de materiales pesados en espacios abiertos. A diferencia de las grúas aéreas que requieren el apoyo de la estructura de un edificio, las grúas pórtico tienen patas que soportan toda la estructura, lo que les permite operar sin rieles o columnas fijas. Estas grúas se usan comúnmente en sitios de construcción, astilleros, patios de acero, terminales de contenedores e instalaciones industriales al aire libre donde se requiere levantar objetos pesados.

Estructura básica

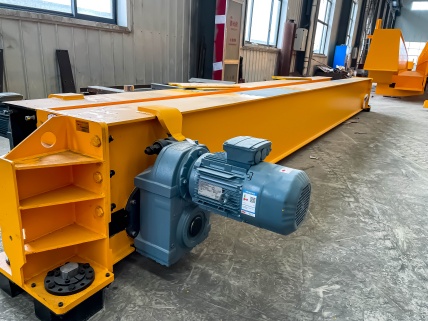

• Viga principal: La estructura horizontal que soporta el mecanismo de elevación. Puede ser de una o dos barras, dependiendo de la capacidad de carga.
• Patas (Estructura de Soporte): Soportes verticales que sostienen la grúa. Pueden ser fijos o ajustables para diferentes alturas de trabajo.
• Carros finales y ruedas: Permiten que la grúa se mueva a lo largo de orugas o neumáticos de goma, proporcionando movilidad en entornos al aire libre.

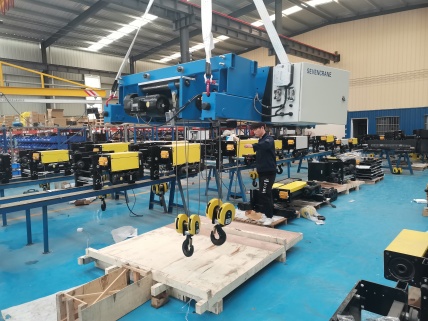

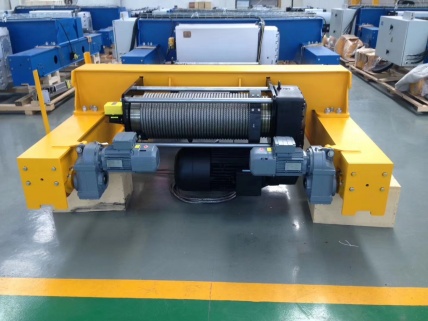

• Mecanismo de elevación: incluye el polipasto eléctrico, el cable de acero y el gancho, que se utilizan para levantar y bajar cargas.
• Sistema eléctrico: Controla las operaciones de la grúa, incluida la fuente de alimentación, el ajuste de velocidad y los mecanismos de seguridad.
• Sistema de Resistencia y Estabilidad al Viento: Esencial para condiciones exteriores para evitar vuelcos o balanceos debido a las fuerzas del viento.
• Las grúas pórtico para exteriores están diseñadas para soportar condiciones ambientales adversas mientras mantienen la eficiencia, la confiabilidad y la seguridad.

Las grúas pórtico para exteriores juegan un papel vital en diversas industrias que requieren operaciones de elevación a gran escala. Algunas de las áreas de aplicación clave incluyen:

Obras de construcción

En los proyectos de construcción, las grúas pórtico se utilizan para levantar y transportar materiales pesados como vigas de acero, bloques de hormigón y estructuras prefabricadas. Su movilidad y adaptabilidad los convierten en una opción ideal para manipular artículos voluminosos in situ.

Astilleros y Puertos

La construcción naval y las operaciones portuarias requieren grúas capaces de manejar grandes componentes de barcos, contenedores de carga y maquinaria pesada. Las grúas pórtico se utilizan comúnmente en astilleros y terminales de contenedores para facilitar la carga y descarga.

Plantas de procesamiento de acero y metales

Los fabricantes de acero utilizan grúas pórtico para mover materias primas, transportar placas de acero pesadas y cargar productos terminados. Estas grúas ayudan a mejorar la eficiencia de la producción y la seguridad en el lugar de trabajo.

Construcción de Ferrocarriles y Puentes

Las grúas pórtico para exteriores se utilizan para levantar rieles, secciones de puentes y piezas prefabricadas de hormigón durante la construcción de ferrocarriles y puentes. Su capacidad para operar a largas distancias y manejar un posicionamiento preciso los hace invaluables en este tipo de proyectos.

Diseño de haz de un solo haz

• Grúas pórtico de una sola viga: adecuadas para cargas más livianas (menos de 20 toneladas), que brindan soluciones rentables para la elevación al aire libre.
• Grúas de pórtico de doble haz: ideal para levantamiento de servicio pesado (por encima de 50 toneladas), ofreciendo una mayor estabilidad y altura de elevación.

Grúas fijas vs. móviles de pórtico

• Grúas fijas de pórtico: instalado con vías de ferrocarril para uso a largo plazo al aire libre.
• Grúas móviles: equipado con ruedas de goma o ruedas montadas en riel, lo que les permite moverse dentro de un espacio de trabajo.

Diseño de resistencia al viento fuerte

Las grúas pórticas al aire libre deben ser resistentes a las cargas de viento para garantizar la seguridad operativa. Los elementos de diseño clave incluyen:

• Ruedas y abrazaderas de riel resistentes al viento para estabilizar la grúa durante los fuertes vientos.
• Bajo centro de gravedad y estructura robusta de la pierna para evitar la inflexión.
• Anclas de tormentas y sistemas de frenado para una mayor estabilidad.

Anticorrosión y protección del clima

Dado que las grullas de pórtico al aire libre operan en condiciones climáticas duras, requieren recubrimientos y materiales protectores especiales:

• Componentes de acero galvanizado en caliente para evitar el óxido.
• Pintura resistente a los rayos UV para resistir la exposición extrema de la luz solar.
• Recintos eléctricos sellados para evitar la humedad y la infiltración de polvo.

La tecnología de accionamiento de frecuencia variable (VFD) permite que las grúas de pórtico al aire libre ajusten la velocidad del motor de acuerdo con los requisitos operativos. Esto proporciona los siguientes beneficios:

Eficiencia energética

Los VFD reducen el consumo de energía al optimizar el rendimiento del motor, evitando el uso innecesario de energía durante las operaciones de carga de luz.

Operación suave

Con aceleración gradual y desaceleración, las grúas controladas por VFD evitan idiotas repentinas y estrés mecánico, lo que lleva a una vida útil más larga.

Control de precisión

Al ajustar la velocidad de elevación, la velocidad de viaje y el par, los VFD permiten un posicionamiento preciso, que es esencial en industrias como la construcción naval y la fabricación.

Reducción del desgaste mecánico

Dado que los VFD eliminan la necesidad de frenado mecánico en algunos casos, minimizan el desgaste de las pastillas de freno, los engranajes y los motores.

• Protección contra sobrecarga
• Motor de elevación principal con protección térmica
• Ganchos con pestillo
• Amortiguadores de goma
• Puesta a tierra de protección
• Interruptor de grúa e interruptor final de recorrido
• El interruptor de emergencia puede detener todo movimiento cuando ocurre algún peligro
• Las características de los subconjuntos se prueban antes del montaje
• Todas las grúas deben ser preensambladas y probadas antes de salir de fábrica y ofrecer la certificación de prueba

Las grúas pórtico para exteriores están equipadas con sistemas de frenado de emergencia para evitar accidentes, movimientos incontrolados y daños en el equipo.

Frenos electromagnéticos

Se activa automáticamente en caso de corte de energía, evitando que las cargas caigan repentinamente.

Frenos de tormenta y abrazaderas de riel

Diseñado para bloquear las ruedas de la grúa en los rieles durante condiciones climáticas extremas.

Sensores anticolisión

Detecte obstáculos cercanos y detenga automáticamente la grúa para evitar accidentes.

Frenos limitadores de carga

Evite que la grúa se eleve más allá de su capacidad nominal, evitando sobrecargas y posibles fallas estructurales.

Medidas de impermeabilización

• Armarios eléctricos sellados para evitar la entrada de agua.
• Recintos de motor resistentes al agua para durabilidad en exteriores.

Prevención de la corrosión

• Componentes de acero galvanizado para reducir la formación de óxido.
• Recubrimientos protectores contra la niebla salina (para zonas costeras).

Protección contra el viento

• Esclusas contra tormentas y mecanismos de amarre para entornos de vientos fuertes.
• Sistemas automatizados de monitoreo de viento para alertar a los operadores de condiciones inseguras.

Lista de verificación de inspección diaria

• Compruebe si hay pernos sueltos, cables dañados y cables de elevación desgastados.
• Asegúrese de que los interruptores de límite y los dispositivos de seguridad funcionen correctamente.

Mantenimiento Mensual y Anual

• Lubrique las piezas móviles para evitar el desgaste.
• Inspeccione las conexiones eléctricas y reemplace los componentes corroídos.
• Realice pruebas de carga para verificar el rendimiento.

Problemas comunes y soluciones
