Grúa puente de funcionamiento superior

▶ Una grúa del puente de carrera superior es uno de los tipos de grúa aérea más utilizada, diseñada con un sistema de riel fijo instalado en la parte superior de cada haz de pista. Este diseño permite una capacidad de elevación sin restricciones, acomodando cargas de 1 tonelada a más de 500 toneladas, lo que lo hace ideal para una amplia gama de aplicaciones industriales.

▶ Las grúas de puente de carrera superior son particularmente adecuadas para edificios con espacio para la cabeza limitada, ya que su diseño montado en el riel proporciona una altura de elevación adicional en comparación con las grúas sin protección. Se pueden configurar como sistemas de viga o doble vigas. Los diseños de una sola viga usan un tranvía y polipasto bajo colgado, que ofrece una solución rentable para cargas más ligeras, mientras que los modelos de doble viga cuentan con un tranvía y un polipoltura superior, maximizando la altura del gancho y la capacidad de elevación.

▶ Dado que las grúas de puente de funcionamiento operan en rieles montados sobre el haz de la pista, las inspecciones de alineación ferroviaria regular son esenciales para mantener un funcionamiento suave y eficiente. Con su alta resistencia, durabilidad y adaptabilidad, las grúas de puente de carrera superior siguen siendo una opción preferida para las instalaciones que requieren elevación de servicio pesado, tramos extendidos y manejo eficiente de materiales.

Maximización del espacio libre para la cabeza y la altura de elevación

Dado que la grúa corre sobre las vigas de la pista, proporciona un mayor espacio libre debajo del puente, lo que la hace ideal para levantar cargas más altas u operar en instalaciones con altura de techo limitada.

Rendimiento de servicio pesado

Diseñadas para aplicaciones industriales exigentes, las grúas de alto rendimiento manejan cargas más pesadas con facilidad. Su estructura distribuye el peso a través de la parte superior del sistema, minimizando la tensión en los componentes individuales y garantizando la fiabilidad a largo plazo.

Extensión de espacio para una mayor cobertura

Las grúas puente de funcionamiento superior soportan tramos más largos entre las vigas de la pista, lo que les permite cubrir áreas más grandes dentro de una instalación. Este alcance extendido mejora la flexibilidad operativa y la eficiencia, lo que los hace muy adecuados para espacios industriales a gran escala.

Estabilidad y durabilidad superiores

Construidas sobre una estructura de soporte fuerte e independiente, estas grúas operan de manera segura y eficiente sin depender de la estructura del edificio. Esta estabilidad y durabilidad mejoradas los hacen ideales para la elevación de servicio pesado en grandes entornos industriales.

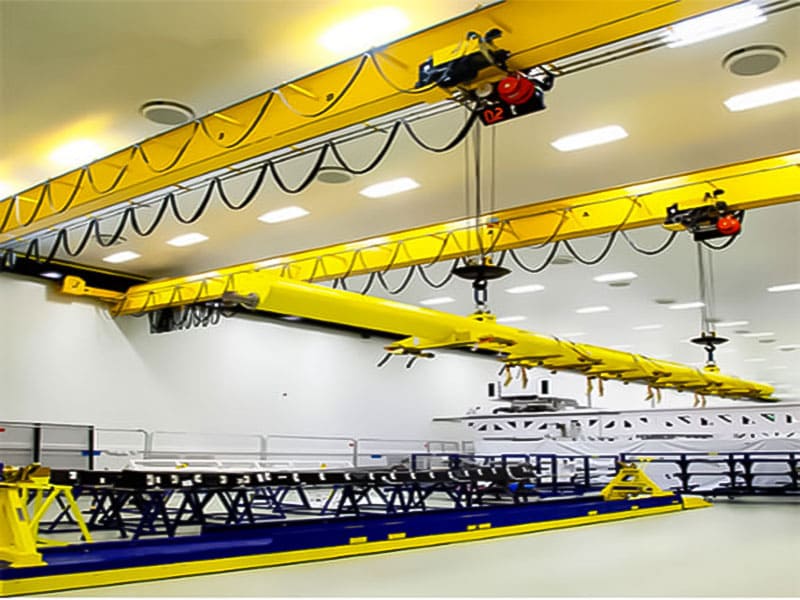

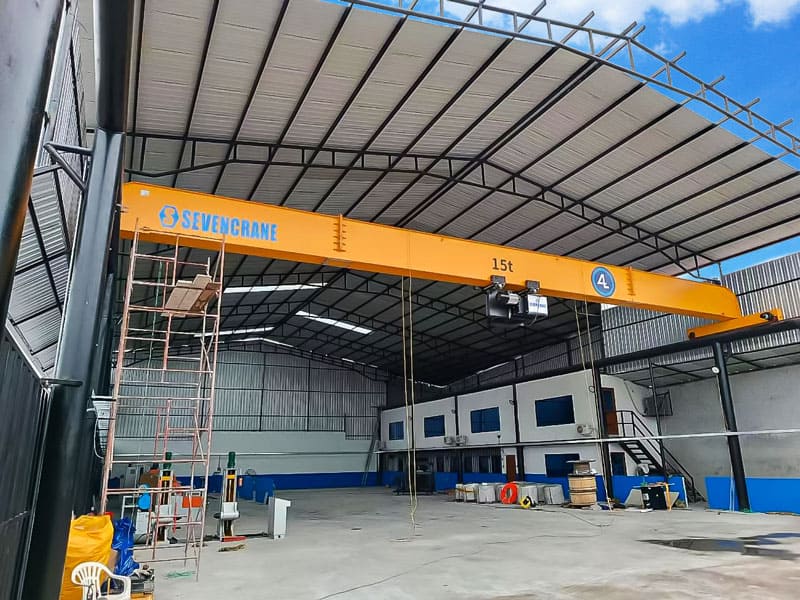

Funcionamiento superior de una sola viga

• Características: Equipado con una sola viga de puente apoyada en camiones extremos. El polipasto se desplaza por el ala inferior de la viga.
• Capacidad: Por lo general, hasta 25 toneladas.
• Aplicaciones: Almacenes, talleres, líneas de montaje, instalaciones de mantenimiento y reparación para levantar y mover cargas pequeñas a moderadas.

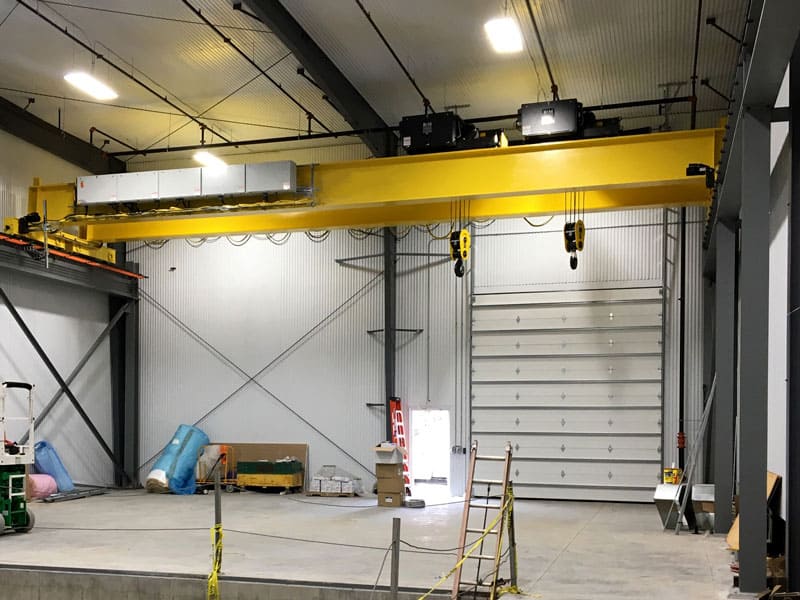

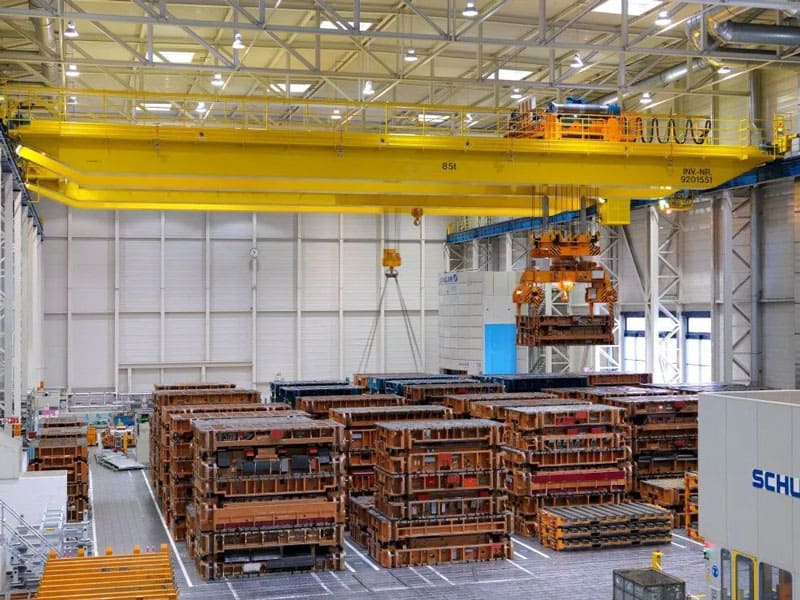

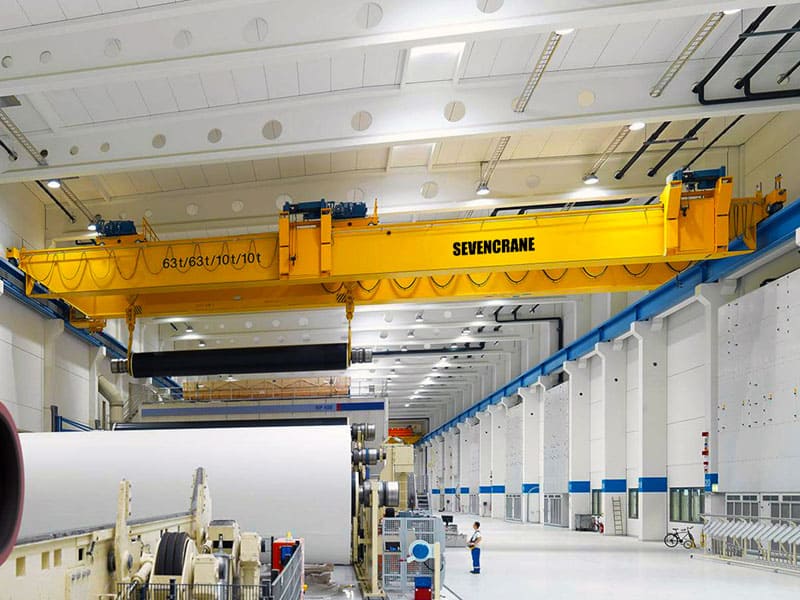

Doble viga superior de rodadura

• Características: Equipado con dos vigas puente, proporcionando mayor resistencia y estabilidad. El polipasto está montado en un carro que corre sobre rieles en la parte superior de las vigas.
• Capacidad: Hasta 500 toneladas o más.
• Aplicaciones: Fabricación pesada, acerías, centrales eléctricas y proyectos industriales a gran escala.

Consideraciones estructurales

Capacidad de carga

Las grúas de mejor running deben ser lo suficientemente fuertes como para levantar las cargas requeridas de manera segura. Las grúas de doble haz son particularmente útiles para aplicaciones pesadas debido a su mayor distribución de carga y estabilidad.

El diseño de la grúa debe considerar la carga muerta (el peso de la grúa en sí), la carga viva (el peso del material que se levanta) y la carga dinámica (las fuerzas generadas durante la aceleración, la desaceleración y las paradas repentinas).

Columnas de soporte y vigas de pista

Las grúas de alto funcionamiento a menudo requieren columnas de soporte separadas y vigas de pista para garantizar la estabilidad estructural. Si la estructura del edificio existente no puede satisfacer las necesidades de soporte de la grúa, es posible que se necesiten instalarse columnas de acero adicionales, lo que afectará el costo total del proyecto.

Resistencia al material y durabilidad

El acero es el material principal para las grúas de alto funcionamiento debido a su alta resistencia y resistencia a la fatiga. Los diversos componentes de la grúa deben poder resistir las tensiones del uso diario, incluidas las cargas pesadas y las fuerzas dinámicas.

Consideraciones de espacio

Espacio operativo

La grúa debe tener suficiente espacio para el movimiento horizontal y vertical para garantizar la operación sin obstrucciones. Los factores que deben evaluarse incluyen la longitud de la pista, el espacio para las paradas finales y las zonas de amortiguación, y el diseño de pasillos y áreas de trabajo.

Manejo y posicionamiento de carga

La planificación del espacio debe tener en cuenta el tamaño y la forma de la carga que se está levantando, el radio de oscilación de la grúa y la ruta de viaje. El posicionamiento de carga preciso es especialmente importante en las áreas de trabajo donde el espacio es limitado.

Parámetros del producto:

• Tipo: Puente grúa monorraíl SNHD
• Capacidad de elevación: 20 toneladas
• Envergadura: 20m
• Altura de elevación: 12m
• Velocidad de elevación: 0,67/4 m/min
• Velocidad de desplazamiento: 2-20 m/min (para la grúa principal), 2-20 m/min (para el carro)
• Deber de trabajo: A5
• Modo de funcionamiento: Control remoto + colgante

◣El 6 de agosto de 2024, dimos la bienvenida a un cliente nuevo de México, un jefe de la industria de la construcción. Este cliente buscaba un equipo de elevación adecuado para la construcción de una nueva fábrica, y la demanda inicial se centró en plataformas aéreas de trabajo. Sin embargo, durante la comunicación con nosotros, nos enteramos de que la empresa del cliente no solo necesitaba una plataforma de trabajo aérea, sino que también necesitaba urgentemente una grúa aérea para satisfacer las necesidades de manejo de materiales pesados de la construcción de la fábrica”.

◣Después de un análisis detallado de la demanda, proporcionamos al cliente un conjunto completo de soluciones de grúas aéreas: una grúa aérea monorraíl de 20 toneladas con una envergadura de 20 metros y una altura de elevación de 12 metros. El cliente quedó muy satisfecho con nuestra solución y confirmó el presupuesto inicial el 8 de agosto de 2025. Posteriormente, las dos partes confirmaron finalmente la orden de compra (PI) el 10 de agosto de 2025 y seleccionaron el método de pago T/T y los plazos de entrega CIF. Los productos saldrán del puerto de Qingdao y llegarán al puerto de Manzanillo, en México.

◣El éxito de esta cooperación se debe a nuestra comprensión precisa de las necesidades de los clientes y a la provisión de soluciones profesionales. Los comentarios de los clientes muestran que no solo satisfacimos sus necesidades de puentes grúa, sino que también brindamos un fuerte apoyo para la construcción de su fábrica. En el futuro, esperamos continuar manteniendo una estrecha cooperación con este cliente mexicano y explorar más oportunidades de cooperación juntos”.
