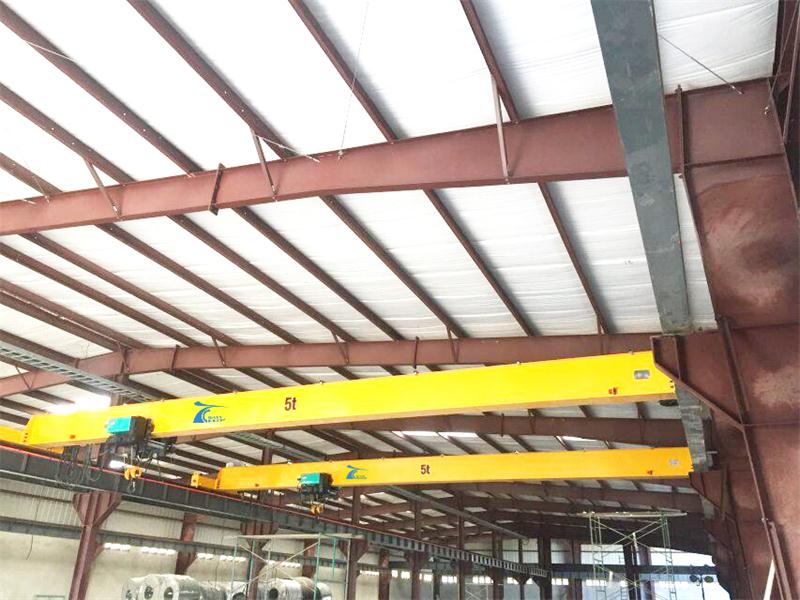

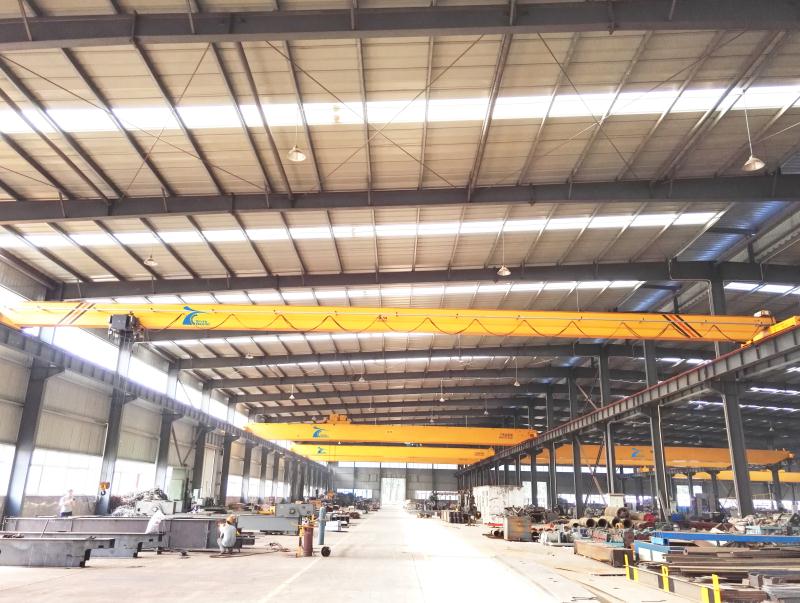

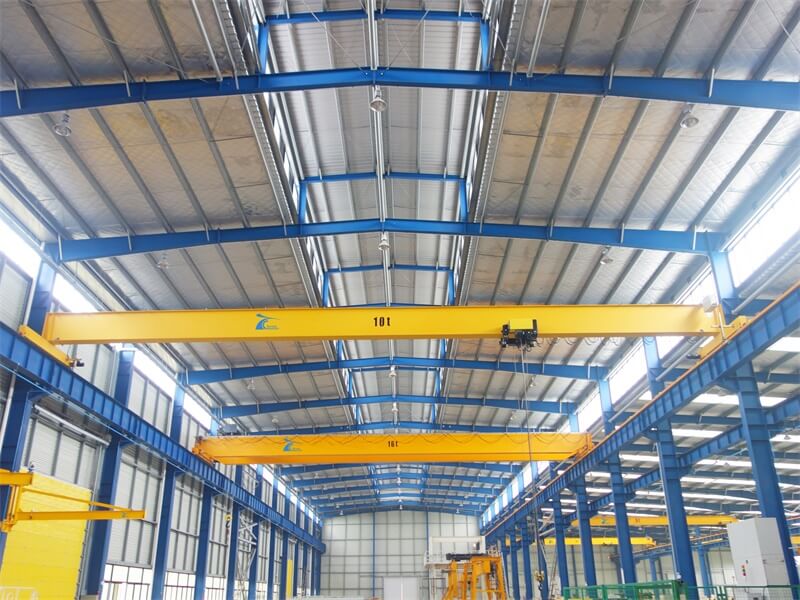

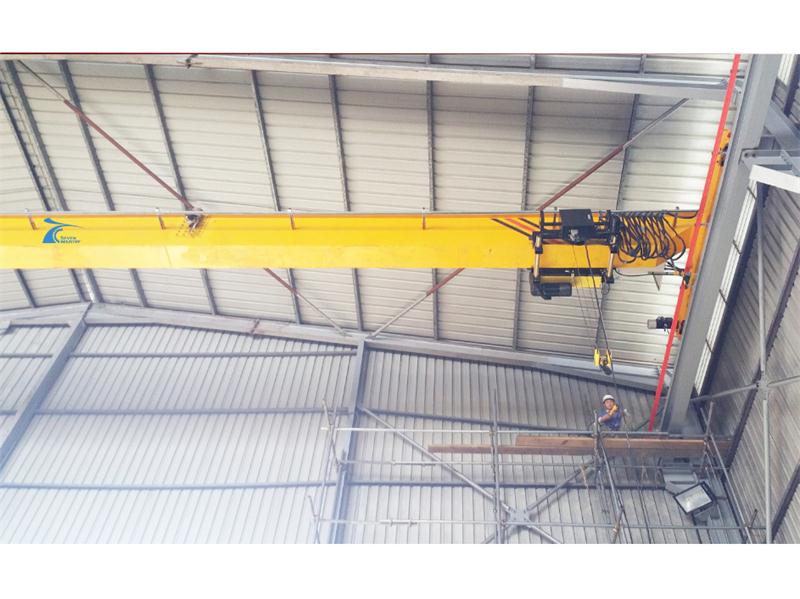

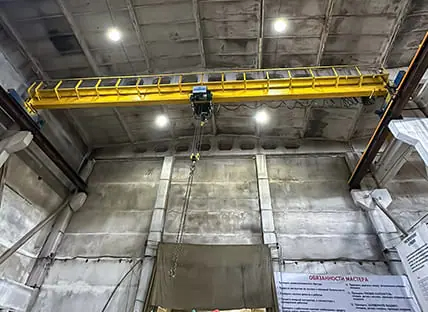

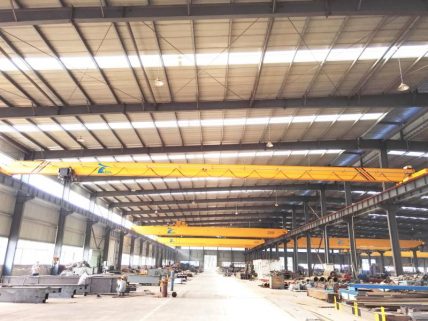

Puente grúa monoviga tipo europeo

La grúa aérea monorraíl de tipo europeo es un equipo de elevación que se utiliza para mover materiales a través de talleres, almacenes y patios. Las vigas finales de una grúa monorraíl se encuentran sobre pilares de hormigón o acero. También se le conoce como puente grúa porque su forma se asemeja a un puente. El espacio bajo el puente se puede utilizar para el transporte de mercancías y materiales. Se puede evitar la obstrucción por parte del equipo de tierra.

La grúa aérea monorraíl de tipo europeo está diseñada de acuerdo con los estándares internacionales: DIN (Alemania), FEM (Europa), ISO (internacional), con fuerte rigidez, peso ligero, excelente diseño estructural y otras ventajas, puede ahorrar efectivamente el espacio de la planta y los costos de inversión.

La grúa aérea monorraíl de tipo europeo es ampliamente utilizada en la fabricación de maquinaria, petróleo, petroquímica, puertos, ferrocarriles, aviación civil, energía eléctrica, alimentos, papel, materiales de construcción, electrónica y otras industrias, como talleres, almacenes y otras ocasiones de manejo de materiales, especialmente por la necesidad de posicionamiento preciso, grandes partes del ensamblaje de precisión de las ocasiones de manejo de materiales.

▶Un haz principal
▶Dos vigas finales
▶Unidad de elevación: polipasto eléctrico, polipasto manual de cadena
▶Ganchos: cucharas, separadores, pinzas de elevación, electroimanes, etc. (norma FEM o DIN)
▶Dispositivos de seguridad: tope, limitador, final de carrera, sistema de frenado, etc.
▶Rueda: llanta forjada 42CrMo de alta resistencia, templada, dureza hasta HB300-HB380.
▶Motor de accionamiento: motor tres en uno (motor, reductor, freno en su conjunto), grado de protección IP55.
▶Motor de elevación: motor tres en uno (motor, reductor, freno integrado), grado de protección IP55
▶Sistema de alimentación
▶Cuadro eléctrico: electrodomésticos de la marca Schneider (a través del contactor principal para iniciar el interruptor de parada de emergencia de la estación de control) y convertidor de frecuencia

Control colgante, mando a distancia, control de cabina

Diseño estructural y peso muerto

Viga única europea: adoptando un diseño liviano, el peso muerto se reduce en un 20-30%, lo que reduce la carga en la estructura de soporte de la planta.
Viga única tradicional: la estructura es relativamente voluminosa y pesada, el peso propio es mayor y el requisito de columnas de plantas y carga de carga es mayor.

Requisitos de altura de la cabeza y la planta

Viga única europea: el espacio para la cabeza requerido es muy pequeño, bajo la misma altura de elevación, la altura total de la planta se reduce en un 20-25%.
Viga única tradicional: requiere más espacio para la cabeza, la planta necesita reservar un espacio de construcción más alto, aumentando los costos de construcción.

Presión de la rueda y rodamiento de carga

Viga única europea: la presión máxima de la rueda se reduce en un 15-20%, lo que reduce la carga local de carga de la vía y la planta.
Viga única tradicional: presión de la rueda más alta, vía más fuerte y estructura de soporte, lo que aumenta indirectamente el costo de construcción.

Tamaño del equipo y área de trabajo

Viga única europea: tamaño de límite más compacto, aumente el rango de trabajo efectivo de la grúa, adecuada para un diseño estrecho o denso de la planta.
Viga única tradicional: tamaño más grande, que puede limitar el espacio de movimiento del equipo o la compatibilidad con otras instalaciones.

Costos de construcción y mantenimiento

Viga única europea: bajos costos de construcción de plantas (livianos para reducir los costos de columna/base); bajos costos de mantenimiento (diseño eficiente para reducir el consumo de energía y el desgaste de los componentes).
Viga única tradicional: la planta requiere una mayor estructura de resistencia, mayor inversión en construcción; Los costos de mantenimiento a largo plazo son relativamente altos.

Retorno de la inversión (ROI)

Vigala única europea: la inversión inicial y los costos operativos a largo plazo son más bajos, y el retorno general de la inversión es mejor.
Monorraíl tradicional: Mayor coste integral, adecuado para escenarios convencionales sin restricciones especiales de espacio y carga.

1. Optimización rentable: controle la inversión inicial y los costos operativos a largo plazo bajo la premisa de la garantía de calidad.
2. Capacidad de integración espacial: coincidiendo con precisión con el diseño de la planta para lograr un uso eficiente del espacio tridimensional.
3. Economía de operación y mantenimiento: utilizando un diseño modular y componentes duraderos para reducir la frecuencia de mantenimiento.

Asesoramiento profesional:
Las empresas necesitan equilibrar los presupuestos a corto plazo con la rentabilidad a largo plazo y elegir un proveedor con capacidades de personalización profundas. Sevencrane ha entregado 300+ proyectos personalizados en el campo de las vigas simples EURO, y puede proporcionar una solución optimizada para toda la vida útil basada en el flujo de su proceso, los parámetros de la planta y el programa de producción. Nuestro equipo de ingenieros puede calcular con precisión el espectro de carga y lograr el equilibrio óptimo entre la ligereza estructural y el rendimiento de carga a través del análisis de elementos finitos.

Caso 666: Filipinas SNHD20t-8.895m-8.618m FEM2m/A5

♦Capacidad de elevación: 20 toneladas (carga de prueba 25 toneladas)

♦Altura de elevación: 8.618 metros

♦Envergadura: 8.895 metros

♦Potencia: 460v 60hz trifásico

♦Método de control: Mando a distancia

El cliente es un intermediario, nuestro agente en Filipinas. En marzo del año pasado, recibimos una consulta del cliente sobre un puente grúa e hicimos la primera cotización. En mayo, hicimos una segunda cotización basada en los parámetros modificados del cliente, y actualizamos la cotización varias veces, proporcionamos descuentos y respuestas técnicas. En julio, recibimos el pago por adelantado del cliente, y durante el proceso de producción, el cliente solicitó modificar los parámetros. Una vez completada la producción, el cliente pidió a un inspector externo que realizara tres inspecciones y pruebas de carga, y finalmente obtuvo la aprobación del cliente y completó con éxito la transacción.

Caso 744: Venezuela SNHD5t-11m-4m A5

♦Capacidad de elevación: 5 toneladas (carga de prueba 6,25 toneladas)

♦Altura de elevación: 4 metros

♦Envergadura: 11 metros

♦Potencia: 480v 60hz trifásico

♦Método de control: Mando a distancia

El 8 de agosto de 2024, recibimos una consulta de un concesionario de Jiangling Motors en Venezuela para comprar grúas para una línea de producción de piezas de camión. La primera comunicación fue agradable y el cliente quedó satisfecho con nuestro servicio. Al día siguiente, enviamos un presupuesto y dibujos, pero el cliente dijo que los parámetros del puente grúa cambiarían y que necesitábamos cotizar nuevamente. Después de la confirmación, revisamos la cotización y los dibujos.

En las semanas siguientes, el cliente planteó algunas preguntas específicas y también compartimos comentarios sobre el producto. La comunicación se desarrolló sin problemas y el cliente dijo que era increíble que estuviera listo para hacer un pedido. Después de recibir el pago por adelantado, el cliente realizó algunos cambios en los requisitos del producto, incluida la adición de 2 años de accesorios y el cambio de voltaje, pero pudimos satisfacer estas necesidades y el cliente aceptó el nuevo precio.

Antes del feriado del Día Nacional, el cliente dijo que pagaría normalmente y acordó producir después del feriado. Al mismo tiempo, estaban dispuestos a pagar alrededor del 70% del pago anticipado, lo que demuestra su reconocimiento y confianza en nuestra empresa. En la actualidad, el cliente ha pagado el pago por adelantado y el producto está en producción.

Sevencrane: experto mundial en soluciones de manipulación industrial

Como fabricante líder de puentes grúa monorraíl en China, hemos proporcionado servicios de grúa personalizados para 5000+ empresas en todo el mundo, con el núcleo de adaptarnos con precisión a las necesidades de los clientes y realizar el diseño exclusivo de “una empresa, una solución”.

Principales ventajas:

1. Diseño personalizado preciso: soluciones personalizadas de grúas EOT de un solo rraíl basadas en las condiciones de trabajo reales de los clientes, optimizando el equilibrio entre costo y rendimiento, y rechazando configuraciones redundantes.
2. Garantía de calidad de cadena completa: certificación internacional ISO / CE, que cubre toda la máquina y los componentes principales; Estricto sistema de control de calidad para garantizar la fiabilidad del producto durante todo el ciclo de vida.
3. Soporte de servicio de ciclo completo: equipo profesional para proporcionar instalación y puesta en marcha, servicios de mantenimiento regular; capacitación gratuita en operación, que permite una operación segura y eficiente; 20 años de suministro ultra largo de piezas de repuesto para garantizar el funcionamiento a largo plazo de los equipos.
4. Compromiso de servicio de por vida: La entrega del proyecto no es el final del proyecto, establecemos una asociación de por vida con los clientes con una respuesta técnica continua.

Desde el diseño hasta la compañía, Sevencrane hace que el manejo industrial sea más inteligente y económico.

Personalice de forma experta su sistema inteligente de puentes grúa:

En Sevencrane, entendemos la singularidad de cada escenario industrial. Nuestros ingenieros aportarán 20 años de experiencia en la fabricación de grúas estándar europeas para ofrecerle una personalización completa del proceso.

•Capacidad de elevación: ____ toneladas
•Altura de elevación: ____ metros
•Envergadura: ____ metros
•Fuente de alimentación (por ejemplo, 380 V, 50 Hz, trifásica)
•Longitud de desplazamiento de la grúa: ____ m
•¿Necesitamos proporcionar pistas de grúa y sistema de suministro de energía?
•¿Para uso en interiores? ¿O al aire libre?
•Condiciones de funcionamiento detalladas de la grúa:
•Otros requisitos: ____

Cuando elige Sevencrane, no solo obtiene una grúa, sino una solución de gestión del ciclo de vida completo que incluye diagnóstico remoto y mantenimiento preventivo.
